KIEGÉSZÍTŐ TANULÓMODUL
Értsd a vitorlázást
A vitorlázás fizikája, a hajó egyensúlya, a vitorla alakja és az alapvető manőverek saját ábrákkal, a feltöltött 1988-as szakmai könyv használható részei alapján.

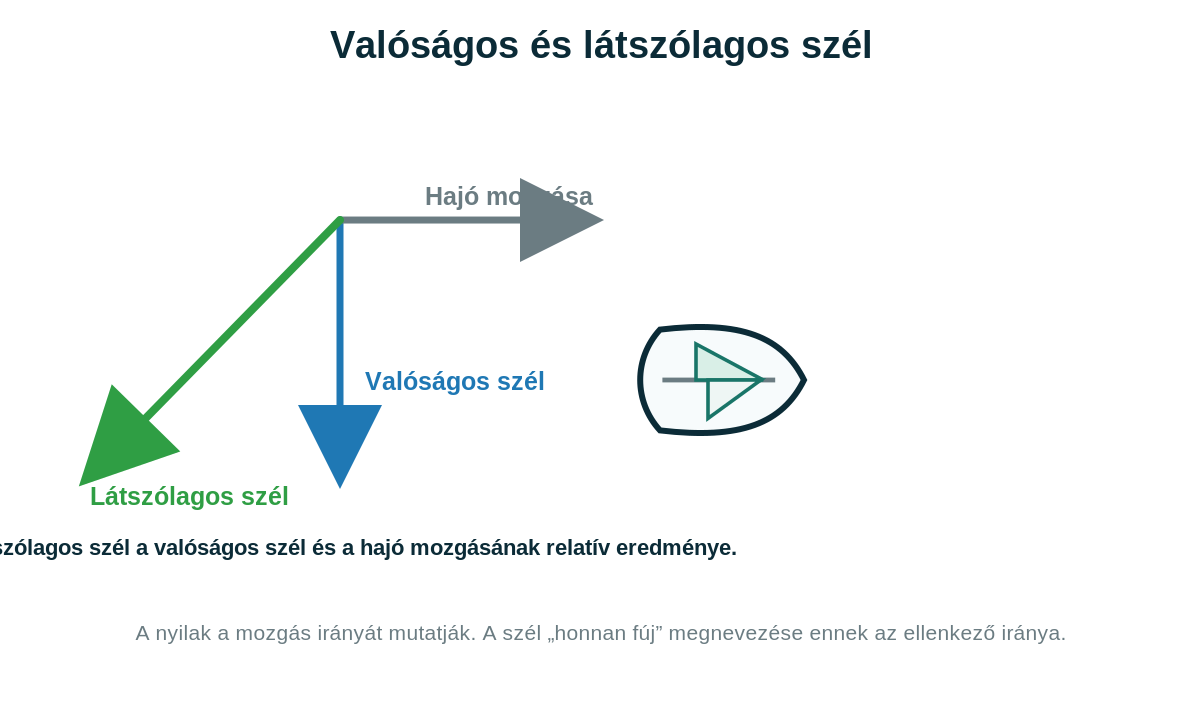

1. Valóságos és látszólagos szél
A hajón érzékelt szél nem azonos automatikusan a környezethez viszonyított széllel: a hajó saját mozgása is része annak, amit a fedélzeten érzékelünk.
- A könyv a vitorlázás erőviszonyainak megértéséhez külön kezeli a valóságos és a látszólagos szelet.
- A hajó mozgása megváltoztatja a fedélzeten érzékelt szél irányát és nagyságát.
- Rajznál először tisztázd, hogy a nyíl a levegő haladását vagy azt jelöli, honnan fúj a szél.
Önellenőrzés: Miért változhat a fedélzeten érzékelt szél akkor is, ha a környezeti szél nem változik?
Válasz: Mert a látszólagos szél a környezeti szél és a hajó saját mozgásának relatív eredménye.
A feltöltött könyv kapcsolódó része: 20–23. oldal

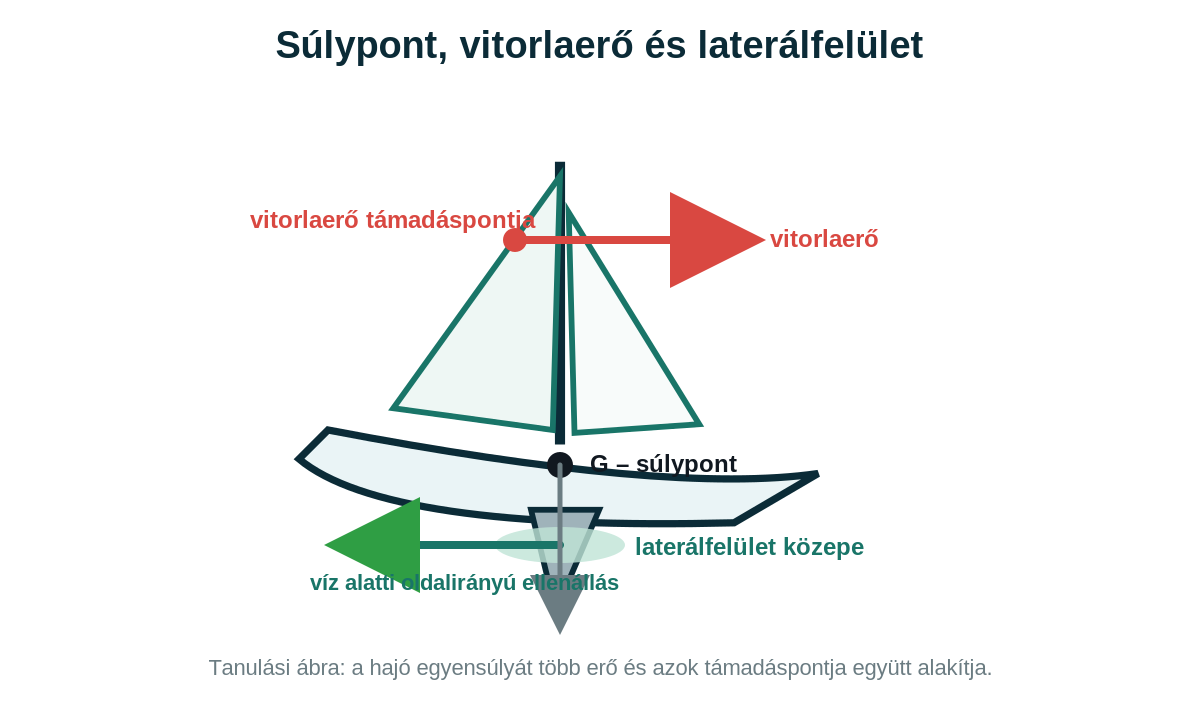

2. Súlypont, laterálfelület és egyensúly
A hajó viselkedését nem egyetlen erő határozza meg. A súlypont, a víz alatti oldalirányú felület és a vitorlaerő támadáspontja együtt alakítja az egyensúlyt.
- A könyv külön ábrán tárgyalja a hajótest laterálfelületét, a súlypontot és a metacentrum fogalmát.
- A víz alatti oldalirányú ellenállás segít korlátozni az oldalirányú elsodródást.
- A súlypont helyzete és a vitorlázat erőinek támadáspontja az egyensúly szempontjából együtt értelmezendő.
Önellenőrzés: Miért kevés csak a vitorla erejét nézni a hajó viselkedésének megértéséhez?
Válasz: Mert a hajótest víz alatti ellenállása, a súlypont és az erők támadáspontjai is részt vesznek az egyensúly kialakításában.
A feltöltött könyv kapcsolódó része: 17–21. oldal

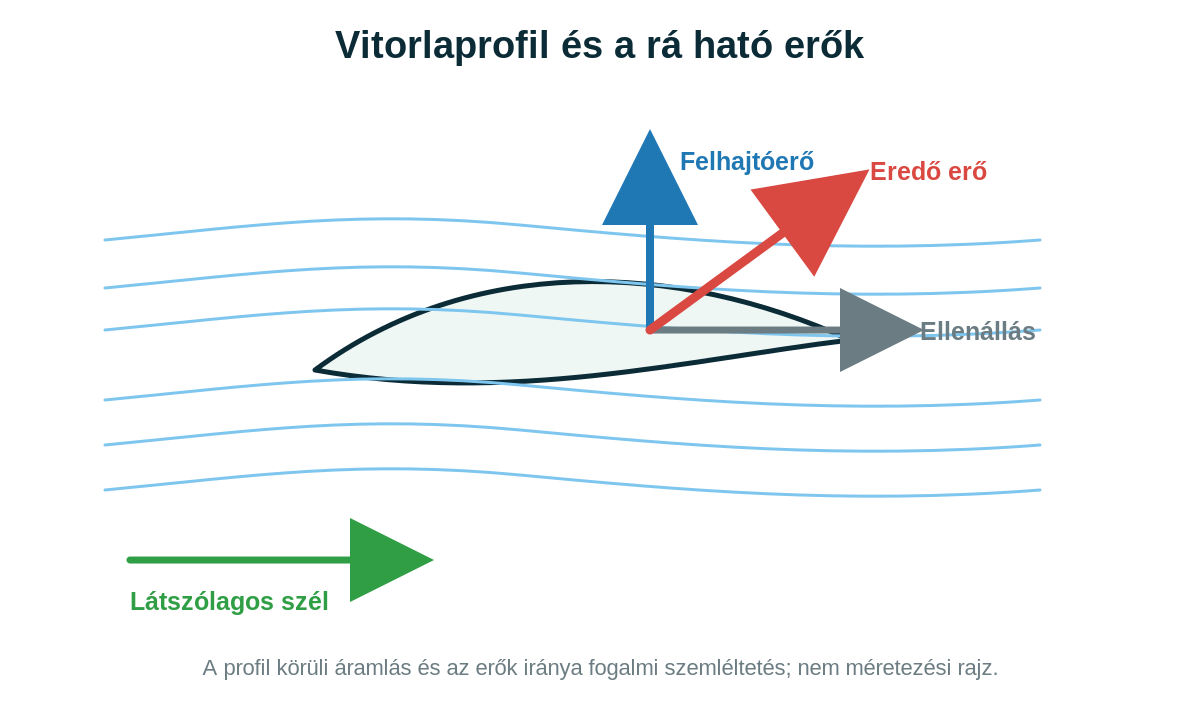

3. A vitorla mint áramlási profil
A könyv a vitorlát áramlási profilként kezeli: az áramlásból felhajtóerő és ellenállás származik, ezek eredője hat a hajóra.
- A könyv külön tárgyalja a felhajtóerőt, az indukált ellenállást és a vitorlaprofil körüli áramlást.
- A felhajtóerő és az ellenállás együtt ad olyan eredőt, amelynek hajóirányú összetevője a haladáshoz járulhat hozzá.
- A hajótest és a kormány víz alatti erői nélkül a teljes mozgás nem értelmezhető.
Önellenőrzés: Mi a két alapvető aerodinamikai erő, amelyet a tanulóábra külön jelöl?
Válasz: A felhajtóerő és az ellenállás; ezek eredője hat a vitorlán keresztül a hajóra.
A feltöltött könyv kapcsolódó része: 21–23. oldal

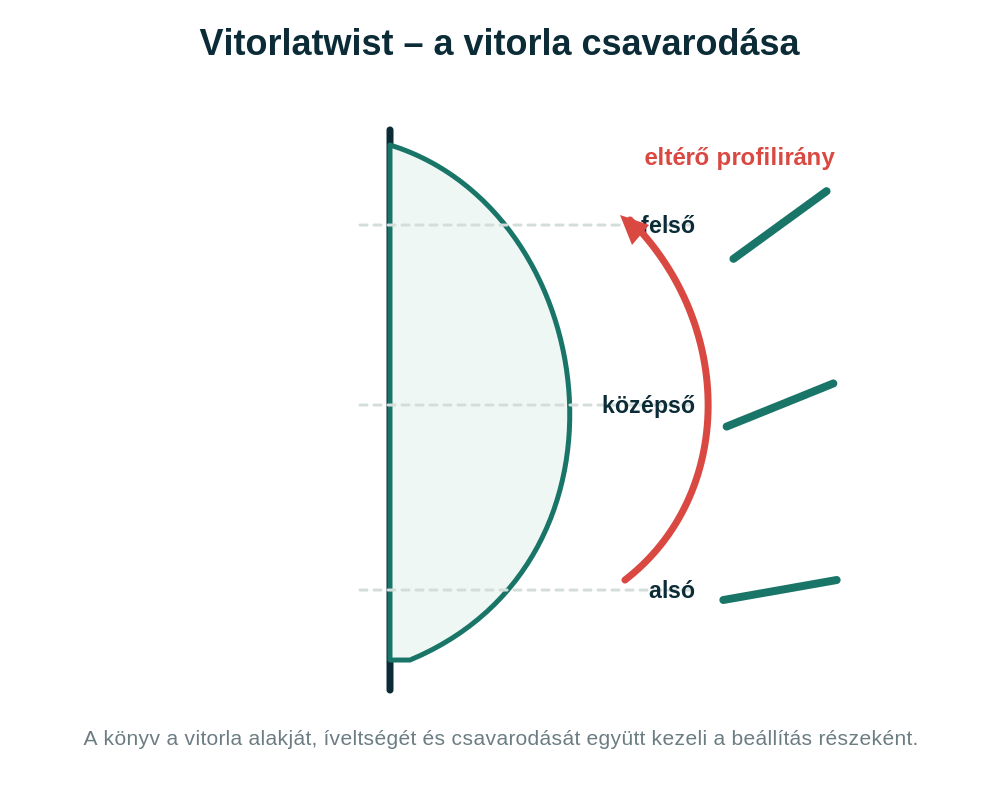

4. Íveltség és vitorlatwist
A vitorla nem merev síklap. A könyv külön foglalkozik az íveltséggel, a szabással és azzal, hogy a vitorla különböző magasságokban eltérő szögben állhat.
- A könyv többféle vitorlaszabási és alakítási megoldást mutat be.
- A vitorla íveltségét és csavarodását a beállítás részeként kezeli.
- A modellméretekhez közölt konkrét szerkesztési értékeket nem emeltük át valós hajóra vonatkozó előírásként.
Önellenőrzés: Mit jelent ezen a tanulóoldalon a vitorlatwist?
Válasz: Azt, hogy a vitorla profiljának iránya a magassággal változik.
A feltöltött könyv kapcsolódó része: 49–52. oldal
5. Árboc, merevítők és állító szerelvények
A könyv külön fejezetben kezeli az árboc anyagát és keresztmetszetét, majd a merevítőket, orrvitorla-megoldásokat, csigákat és vitorlaállító szerelvényeket.
- Az árboc és a merevítő rendszer feladata a vitorlázat terheinek felvétele és a kívánt geometria megtartása.
- A könyv többféle fa-, fém- és műanyag árboc-keresztmetszetet, valamint merevítési megoldást mutat.
- A fotókat és könyvábrákat nem másoljuk át; a vizsgában használt szerelvényfelismerő képek saját rajzok maradnak.
Önellenőrzés: Miért kezeljük külön az árbocot és a vitorlaállító szerelvényeket?
Válasz: Mert az árboc a vitorlázat tartó- és merevítő rendszerének része, míg az állító szerelvények a vitorla helyzetének és alakjának változtatását segítik.
A feltöltött könyv kapcsolódó része: 53–65. oldal

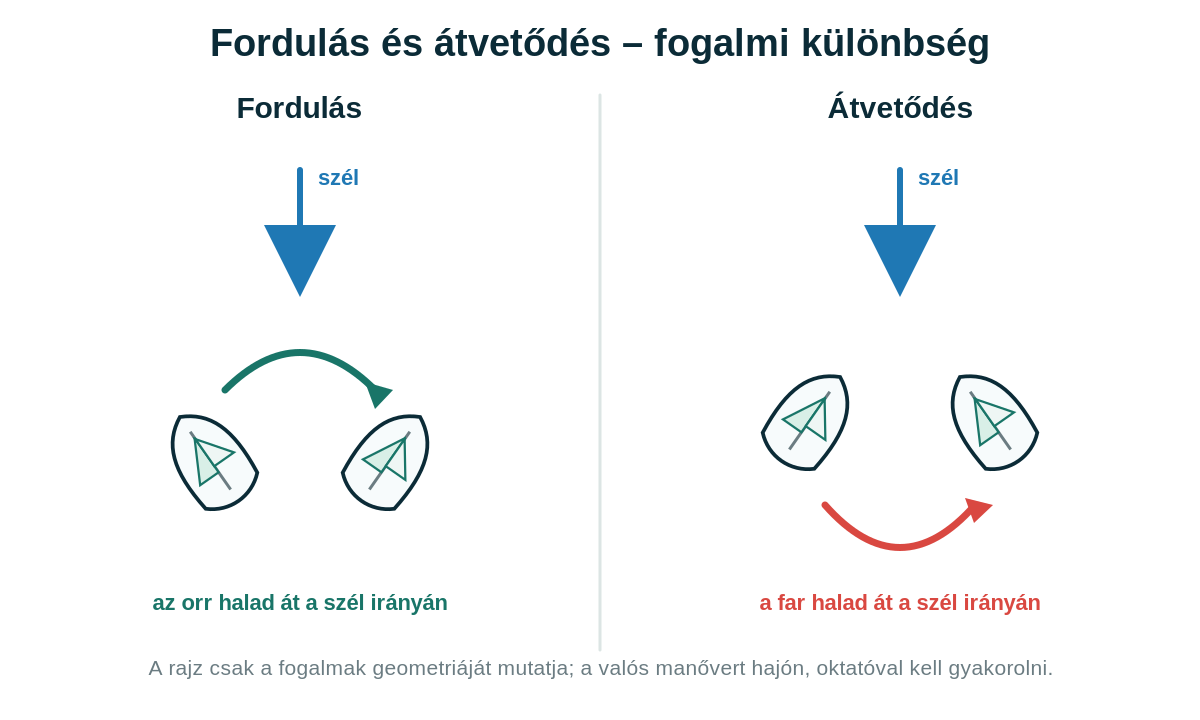

6. Fordulás és átvetődés – a geometria megértése
A könyv modellverseny-környezetben sok felülnézeti manőverábrát használ. Ebből csak a fogalmi geometriát vesszük át; a régi versenyjogi részeket nem.
- A könyv külön ábrázolja a felmenetelt, fordulást, leesést, átvetődést és több csapáshelyzetet.
- A manőverábrák jól használhatók a szélirányhoz viszonyított hajóhelyzet megértésére.
- A modellverseny pályajogait és az 1988-as szabálymagyarázatokat nem építettük be mai hajóvezetői szabályként.
Önellenőrzés: Mi az egyszerű geometriai különbség a két ábrázolt irányváltozás között?
Válasz: Forduláskor az orr, átvetődéskor a far halad át a szél irányán.
A feltöltött könyv kapcsolódó része: 85–94. oldal
Mit hagytunk ki szándékosan?
A könyv modellépítési méreteit, régi rádiófrekvenciáit, korabeli modellverseny-osztályszabályait és versenyjogi részleteit nem emeltük át a hajóvezetői felkészítésbe. Ezek történeti vagy modellépítési kontextushoz tartoznak.
Forrás: Tóth István: Vitorlás hajók modellezése. Műszaki Könyvkiadó, Budapest, 1988. A modul szövege saját összefoglalás, az ábrák saját újrarajzolások.
